آسانسورها، شریانهای حیاتی ساختمانهای مدرن هستند و حرکت عمودی را در زندگی روزمره ما متحول کردهاند. اما آیا تا به حال به این فکر کردهاید که چه چیزی این غولهای آهنی را در اوج ایمنی و پایداری نگه میدارد؟ پاسخ در “آهنکشی آسانسور” نهفته است؛ فرآیندی که ستون فقرات هر سیستم آسانسور را تشکیل میدهد.
آهنکشی، تنها یک مرحله از نصب آسانسور نیست؛ بلکه پایه و اساس پایداری، ایمنی و عملکرد صحیح این وسیله حیاتی است. از تعیین موقعیت دقیق شستیهای داخل کابین تا شستیهای طبقات، هر جزئی از این فرآیند نیازمند دقت، دانش فنی و رعایت استانداردهای سختگیرانه است. در این مقاله جامع، به بررسی عمیق مراحل، نکات اجرایی و جزئیات پنهان آهنکشی آسانسور میپردازیم و نقش حیاتی آن را در تضمین ایمنی و کارایی به شما معرفی خواهیم کرد.
چرا آهنکشی آسانسور اینقدر مهم است؟ ستون فقرات پنهان هر ساختمان

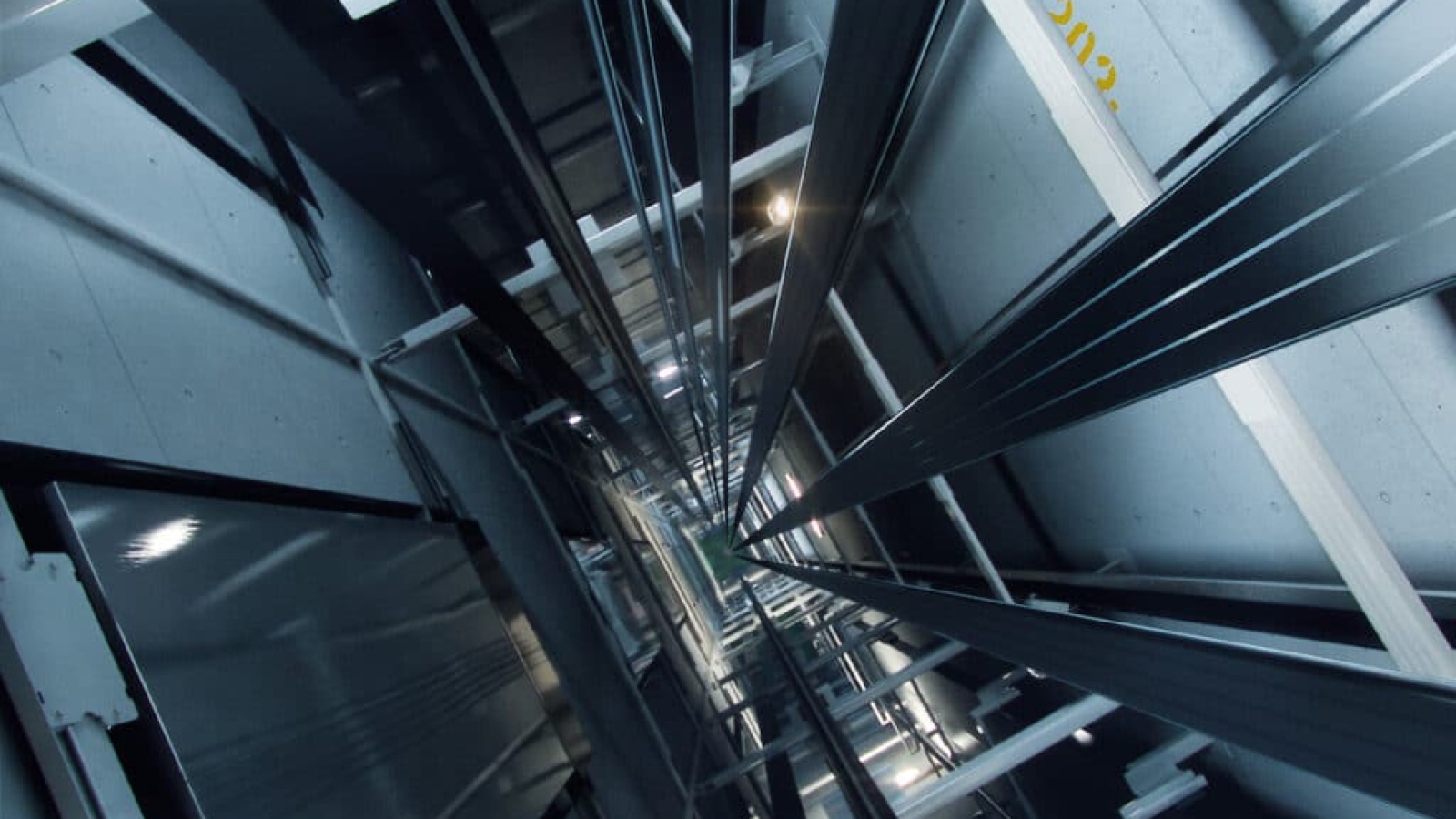

پیش از آنکه به مراحل اجرایی بپردازیم، ضروری است بدانیم چرا آهنکشی تا این حد اهمیت دارد. چاه آسانسور، محفظهای است که کابین و وزنه تعادل در آن حرکت میکنند. اگر این چاه به درستی و با استحکام کافی آهنکشی نشود، مشکلات جدی ایمنی و عملکردی بروز خواهد کرد. آهنکشی استاندارد تضمینکننده موارد زیر است:
- ایمنی و پایداری سازه: ریلهای راهنمای کابین و وزنه تعادل، که حرکت آرام و بدون لرزش آسانسور را تضمین میکنند، به طور مستقیم به سازه آهنکشی متصل میشوند. هرگونه ضعف در این سازه میتواند منجر به انحراف ریلها، لرزش شدید کابین و حتی در موارد حاد، حوادث ناگوار شود.
- عمر مفید آسانسور: نصب صحیح و تراز بودن قطعات، سایش را به حداقل میرساند و در نتیجه، عمر مفید قطعات مکانیکی و الکتریکی آسانسور را به طرز چشمگیری افزایش میدهد.
- عملکرد روان و بیصدا: یک آهنکشی دقیق و تراز، حرکت کابین را نرم، روان و بدون صدای اضافه میسازد و تجربه دلپذیری را برای کاربران فراهم میکند.
- پشتیبانی از تجهیزات سنگین: موتور آسانسور، وزن کابین و وزنه تعادل، و سایر تجهیزات سنگین به طور مستقیم یا غیرمستقیم به سازه آهنکشی متکی هستند. بدون یک چارچوب آهنی مستحکم، تحمل این بارها غیرممکن خواهد بود.
- انطباق با استانداردها: تمامی استانداردها و مقررات ایمنی آسانسور بر پایه یک آهنکشی محکم و دقیق بنا شدهاند. عدم رعایت این اصول میتواند منجر به عدم دریافت گواهی استاندارد و حتی جریمههای قانونی شود.
مراحل گام به گام آهنکشی آسانسور: از طراحی تا نصب نهایی
اجرای آهنکشی آسانسور یک فرآیند پیچیده و چندمرحلهای است که نیازمند همکاری متخصصان مختلف از جمله مهندسان سازه، طراحان آسانسور و تکنسینهای اجرایی است.
1. فاز طراحی و نقشهکشی: ترسیم آینده بر کاغذ
اولین و حیاتیترین گام در هر پروژه ساخت و ساز، طراحی دقیق است. در آهنکشی آسانسور، این مرحله شامل جزئیات بسیار ظریفی میشود:
- بررسی ابعاد و موقعیت چاه آسانسور: تیم طراحی باید ابعاد دقیق چاه (طول، عرض، ارتفاع از کف چاه تا سقف بتنی موتورخانه یا سقف سازه) را اندازهگیری کند. این ابعاد تعیینکننده نوع ریل، براکت و نوع آهنآلات مورد نیاز است. کوچکترین خطایی در اندازهگیری میتواند منجر به مشکلات جبرانناپذیر در مراحل بعدی شود.
- تعیین دقیق محل دربهای طبقات: هر طبقه نیاز به یک درب آسانسور دارد. در نقشهها، موقعیت دقیق افقی و عمودی این دربها با توجه به تراز کف هر طبقه و معماری ساختمان مشخص میشود. این موضوع تأثیر مستقیمی بر محل نصب فریمهای درب و آهنکشی مرتبط با آن دارد.
- جانمایی استراتژیک شستیهای احضار و کابین:
- شستیهای احضار طبقات: محل قرارگیری این شستیها در کنار هر درب طبقه باید به گونهای باشد که دسترسی برای همه کاربران، از جمله افراد دارای معلولیت و کودکان، آسان باشد. ارتفاع استاندارد و فاصله از چهارچوب درب در این مرحله در نظر گرفته میشود. همچنین، فضای لازم برای عبور سیمها و نصب جعبه شستی طبقات پیشبینی میگردد.
- شستی داخل کابین: این پنل کنترل مرکزی کابین است. در مرحله طراحی، ابعاد کابین، موقعیت ورودی و راحتی دسترسی کاربران، محل نصب شستی داخل کابین (معمولاً در یکی از دیوارههای جانبی) را تعیین میکند. همچنین، مسیر عبور کابل تراول (کابل متحرک) که سیگنالهای شستی را به تابلو فرمان منتقل میکند، باید مد نظر قرار گیرد.
- انتخاب نوع آسانسور و باربری آن: آیا آسانسور از نوع کششی (با موتور در بالا یا پایین) است یا هیدرولیک؟ ظرفیت حمل نفرات یا بار چقدر است؟ این پارامترها مستقیماً بر نوع و استحکام آهنآلات، وزن ریلها و طراحی کلی سازه آهنکشی تأثیر میگذارد.
- تهیه نقشههای اجرایی آهنکشی: در نهایت، مهندسان نقشههای دقیق اجرایی را تهیه میکنند. این نقشهها شامل جزئیات ابعادی، نوع پروفیلهای فولادی (ناودانی، نبشی، قوطی)، فواصل جوشکاری، نقاط اتصال ریلها و براکتها، و نقاط تقویت سازه برای تحمل بارهای خاص (مانند موتور یا جک) است. رعایت استاندارد ملی آسانسور (۶۳۰۳) و استانداردهای بینالمللی (مانند EN 81) در این مرحله حیاتی است.
2. آمادهسازی چاه آسانسور: زمینهسازی برای یک بنای مستحکم
قبل از شروع نصب آهنآلات، چاه آسانسور باید کاملاً آماده شود:
- تمیزکاری و تسطیح کف چاه: هرگونه نخاله ساختمانی، گرد و غبار و آب باید از کف چاه خارج شود. کف چاه باید کاملاً تراز و صاف باشد تا نصب بافرها و پایههای ریل به درستی انجام گیرد.
- آرماتوربندی و بتنریزی (در صورت نیاز): در برخی موارد، برای تقویت کف چاه یا ایجاد فونداسیون مناسب برای نصب بافرها و جک هیدرولیک (در آسانسورهای هیدرولیک)، نیاز به آرماتوربندی و بتنریزی است.
3. نصب آهنآلات: پیکربندی اسکلت آسانسور
این مرحله، قلب فرآیند آهنکشی است و شامل نصب دقیق و محکم پروفیلهای فولادی میشود:
- نصب نبشیهای عمودی (ستونها): ابتدا نبشیهای عمودی (معمولاً نبشی ۱۰ یا ۱۲) در چهار گوشه چاه آسانسور، با دقت فراوان و کاملاً شاقولشده، نصب و به سازه ساختمان مهار میشوند. این نبشیها نقش ستونهای اصلی را ایفا میکنند.
- اجرای کلافبندی (آهنکشی افقی): در فواصل عمودی مشخص (معمولاً بین ۱ تا ۱.۵ متر)، ناودانیها یا نبشیهای افقی به نبشیهای عمودی جوش داده میشوند. این کلافها پایداری جانبی سازه را تضمین میکنند و نقاط اتصال برای براکتهای ریل و فریم دربها را فراهم میآورند. کیفیت جوشکاری در این مرحله بسیار حیاتی است؛ جوشها باید از نوع نفوذی و با الکترود مناسب باشند.
- تقویت نقاط کلیدی: در نقاطی که بارگذاری بیشتری وجود دارد، مانند محل قرارگیری موتور در آسانسورهای کششی (در چاههای دارای موتورخانه بالا) یا بالای جک در آسانسورهای هیدرولیک، آهنکشی باید با استفاده از پروفیلهای سنگینتر یا تقویتکنندههای اضافی، مقاومسازی شود.
- ریلگذاری دقیق: ریلهای راهنمای کابین و وزنه تعادل، که از مهمترین اجزای آسانسور هستند، به براکتهایی متصل میشوند که این براکتها نیز به نوبه خود به سازه آهنکشی جوش داده شدهاند. ریلها باید کاملاً عمود بر هم، موازی با یکدیگر و با دقت میلیمتری تراز باشند. هرگونه عدم توازن یا انحراف میتواند منجر به لرزش کابین، سایش قطعات و حتی از کار افتادن آسانسور شود. از شاقول لیزری و ابزارهای اندازهگیری دقیق برای این مرحله استفاده میشود.
- نصب براکتهای نگهدارنده ریل: این براکتها در فواصل منظم (معمولاً ۱.۵ تا ۲ متر) به کلافهای افقی آهنکشی متصل میشوند و وظیفه نگهداری ریلها را بر عهده دارند.
4. نصب فریم دربهای طبقات و آمادهسازی برای شستیها
- نصب فریم دربها: فریمهای فلزی دربهای هر طبقه باید با دقت به آهنکشی موجود جوش داده شده و کاملاً تراز و شاقول باشند. این فریمها نقطه اتکای اصلی دربهای طبقات هستند.
- پیشبینی مسیر کابلهای شستی: در مرحله آهنکشی، باید لولهها یا conduitهای مناسب برای عبور سیمهای برق پنل طبقات (شستی احضار، دکمه اضطراری و نمایشگر) از پشت فریم دربها تا محل نهایی نصب شستی پیشبینی و نصب شوند. این کار از آسیب دیدن کابلها جلوگیری کرده و زیبایی کار را حفظ میکند.
5. نصب تابلو برق و تجهیزات جانبی
- جانمایی تابلو فرمان: محل نصب تابلو فرمان آسانسور، چه در موتورخانه (در آسانسورهای دارای موتورخانه) و چه در داخل چاه یا در کنار درب آخرین طبقه (در آسانسورهای بدون موتورخانه)، باید در نظر گرفته شود.
- سیمکشی اولیه: مسیرهای اصلی سیمکشی از تابلو فرمان به موتور، سنسورها و سایر تجهیزات جانبی باید پیشبینی و لولهگذاری شوند.
تمرکز بر جزئیات: شستی داخل کابین و شستی طبقات
شستیها، رابط اصلی کاربران با آسانسور هستند. نصب صحیح و دقیق آنها نه تنها بر عملکرد، بلکه بر تجربه کاربری و ایمنی نیز تأثیر مستقیم دارد.
شستیهای طبقات: دروازههای ارتباطی با آسانسور
شستیهای احضار طبقات در واقع اولین نقطه تماس کاربر با آسانسور هستند.
- محل نصب و ارتفاع استاندارد: شستیهای احضار در هر طبقه، معمولاً در فاصله ۳۰ تا ۵۰ سانتیمتری از چهارچوب درب و در ارتفاعی استاندارد (معمولاً ۱۰۰ تا ۱۲۰ سانتیمتر از کف تمامشده طبقه) نصب میشوند. این ارتفاع برای دسترسی راحت افراد با قدهای مختلف، از جمله کودکان و کاربران ویلچر، بهینه است. رعایت این نکات به خصوص در ساختمانهای عمومی و پرتردد بسیار مهم است.
- نصب جعبه شستی توکار/روکار: بسته به نوع طراحی و معماری، جعبهای توکار (برای پنهان ماندن سیمها و زیبایی بیشتر) یا روکار (برای نصب آسانتر و در برخی موارد اضطراری) در دیوار تعبیه میشود. این جعبه باید به اندازه کافی محکم باشد تا شستی را بدون لرزش نگه دارد.
- کابلکشی دقیق و محافظت شده: سیمهای مربوط به شستی (سیمهای احضار به بالا/پایین، سیمهای نمایشگر و در برخی موارد سیمهای مرتبط با کلید/کارتخوان) باید از داخل لولههای برق (کاندوئیت) که در مرحله آهنکشی یا پیش از آن تعبیه شدهاند، عبور کنند. این کار از سیمها در برابر آسیبهای فیزیکی و تداخلات الکتریکی محافظت میکند. تمامی سیمها باید دارای روکش مناسب و عایقبندی صحیح باشند.
- اتصالات الکتریکی: اتصالات سیمها به ترمینالهای شستی و سپس به سیمهای اصلی که به سمت تابلو فرمان میروند، باید بسیار دقیق و مطابق با نقشه سیمکشی آسانسور انجام شود. هرگونه اتصال نادرست میتواند منجر به اختلال در عملکرد شستی یا حتی ایجاد خطر برقگرفتگی شود.
- نصب نمایشگر (در صورت وجود): بسیاری از شستیهای طبقات دارای نمایشگر کوچکی هستند که جهت حرکت آسانسور و شماره طبقه فعلی را نشان میدهد. سیمکشی و اتصال این نمایشگر نیز بخشی از این فرآیند است.
- مقاومت در برابر عوامل محیطی: در ساختمانهای خاص (مانند پارکینگها یا فضاهای نیمهباز)، باید از شستیها و جعبههای با درجه حفاظت (IP Rating) مناسب در برابر رطوبت، گرد و غبار و نوسانات دما استفاده شود.
شستی داخل کابین: پنل کنترل شخصی هر مسافر
پنل داخل کابین، مرکز فرماندهی برای مسافران است و شامل دکمههای طبقات، دکمههای اضطراری و نمایشگر است.
- محل نصب و ارگونومی: شستی داخل کابین معمولاً در یکی از دیوارههای جانبی کابین، در ارتفاعی استاندارد و ارگونومیک نصب میشود تا تمام دکمهها برای افراد با قدهای مختلف، از جمله کودکان و کاربران ویلچر، قابل دسترسی باشند. دکمههای اضطراری معمولاً در پایینترین قسمت پنل قرار میگیرند.
- نصب پنل شستی و فیکس کردن: پنل شستی به طور محکم به دیواره کابین پیچ میشود. این پنلها اغلب از جنس استیل ضد زنگ یا آلومینیوم برسخورده هستند و باید به گونهای نصب شوند که در برابر لرزشهای کابین مقاوم باشند.
- کابلکشی از طریق کابل تراول: برخلاف شستیهای طبقات، سیمکشی شستی داخل کابین آسانسور از طریق یک “کابل تراول” (Traveling Cable) انجام میشود. این کابل متحرک، که از تابلو فرمان در موتورخانه (یا چاه) تا سقف کابین امتداد مییابد و به شستی متصل میشود، وظیفه انتقال تمامی سیگنالهای الکتریکی (دکمههای طبقات، دکمههای اضطراری، سنسورهای درب، روشنایی کابین و فن) را بر عهده دارد. انتخاب کابل تراول با کیفیت و نصب صحیح آن برای جلوگیری از پیچخوردگی و آسیب دیدگی در طول زمان بسیار مهم است.
- ادغام دکمههای اضطراری: دکمههایی مانند “زنگ خطر” (Alarm Bell)، “توقف” (Stop) و “باز کردن درب” (Door Open) از اجزای ضروری شستی داخل کابین هستند. سیمکشی این دکمهها و اتصال آنها به سیستم ایمنی آسانسور باید با دقت بالا و مطابق با استانداردها انجام شود. عملکرد صحیح این دکمهها در مواقع اضطراری حیاتی است.
- نورپردازی و نمایشگر: دکمههای شستی معمولاً دارای نور پسزمینه هستند که انتخاب طبقه را آسان میکند. همچنین، نمایشگر داخل کابین (که معمولاً LCD یا LED است) طبقه فعلی، جهت حرکت و پیامهای اضطراری را نشان میدهد. سیمکشی مربوط به نورپردازی و نمایشگر نیز باید انجام شود. این مورد در پنل لمسی داخل کابین نیز دیده می شود.
نکات کلیدی و الزامات استاندارد در آهنکشی آسانسور
- رعایت دقیق استانداردها: مهمترین نکته در آهنکشی آسانسور، رعایت بیچون و چرای استاندارد ملی آسانسور (ISIRI 6303) و در صورت لزوم، استانداردهای بینالمللی مانند EN 81 است. این استانداردها جزئیات ابعادی، متریال، روشهای اجرایی و نکات ایمنی را پوشش میدهند.
- کیفیت جوشکاری: جوشکاریها باید توسط جوشکاران ماهر و دارای گواهینامه انجام شود. استفاده از الکترودهای مناسب و رعایت اصول جوشکاری (مانند تمیزکاری سطوح قبل از جوش) برای اطمینان از استحکام اتصالات ضروری است.
- تراز و شاقول بودن: تمامی اجزای آهنکشی، به ویژه نبشیهای عمودی و ریلها، باید با دقت بسیار بالا تراز و شاقول باشند. از ابزارهای لیزری و شاقولهای دقیق برای این منظور استفاده میشود.
- حفاظت در برابر خوردگی: پروفیلهای فولادی باید با رنگ ضد زنگ یا پوششهای محافظ مناسب در برابر رطوبت و خوردگی محافظت شوند، به خصوص در محیطهای با رطوبت بالا.
- بازرسی و تأیید نهایی: پس از اتمام مرحله آهنکشی، قبل از ادامه مراحل نصب آسانسور، یک بازرسی کامل توسط مهندس ناظر پروژه یا بازرس فنی آسانسور الزامی است. این بازرسی شامل بررسی ابعادی، استحکام جوشها، تراز بودن ریلها و انطباق با نقشهها و استانداردها میشود.
- هماهنگی بین رشتهای: آهنکشی آسانسور تنها بخشی از فرآیند ساخت و ساز است. هماهنگی کامل با تیمهای معماری، سازه، برق و مکانیک برای پیشبینی مسیرهای عبور لولهها، کابلها و سایر تأسیسات ضروری است.
نتیجهگیری: ایمنی، پایداری و کارایی در گرو آهنکشی صحیح
آهنکشی آسانسور، فراتر از یک مرحله صرفاً فنی، زیربنای ایمنی و کارایی یک سیستم آسانسور است. از طراحی دقیق نقشهها و جانمایی استراتژیک شستیهای طبقات و کابین گرفته تا نصب محکم ریلها و سیمکشی منظم، هر گام در این فرآیند نیازمند دانش، مهارت و تعهد به استانداردهاست.
یک آهنکشی صحیح و اصولی، نه تنها حرکت روان و بیدردسر آسانسور را تضمین میکند، بلکه از جان و مال استفادهکنندگان محافظت مینماید و عمر مفید آسانسور را به شکل چشمگیری افزایش میدهد. سرمایهگذاری در یک آهنکشی با کیفیت، در واقع سرمایهگذاری در ایمنی، آرامش خاطر و ارزش بلندمدت ساختمان شماست. نادیده گرفتن کوچکترین جزئیات در این مرحله میتواند به پشیمانیهای بزرگ منجر شود. بنابراین، اطمینان حاصل کنید که این مرحله حیاتی از پروژه آسانسور شما به دست متخصصان مجرب و متعهد سپرده شود.
