درب آسانسور فراتر از یک حائل فیزیکی ساده، یکی از پیچیدهترین و حیاتیترین زیرسیستمهای الکترومکانیکی در صنعت حملونقل عمودی (Vertical Transportation) است. این قطعه مهندسی نقشی دوگانه ایفا میکند: از یک سو وظیفه تأمین بالاترین سطوح ایمنی و جلوگیری از سقوط به چاهک را بر عهده دارد و از سوی دیگر، رابط بصری و ارگونومیک اصلی میان مسافر و چاه آسانسور به شمار میرود.
طراحی و انتخاب سیستم درب و هماهنگی طراحی آن با شستی داخل کابین، تأثیر مستقیمی بر متغیرهایی نظیر راندمان ترافیکی، زمان باز و بسته شدن (Dwell Time)، هوابندی چاه و هماهنگی زیباییشناختی با تجهیزات کنترلی آسانسور دارد. در این مقاله تخصصی، معماری فنی انواع درب آسانسور، تفکیک مکانیزمهای طبقه و کابین، استانداردهای ایمنی و نحوه تلفیق آنها با تجهیزات واسط کاربری را با جزئیات کامل موشکافی میکنیم.
درب طبقات در برابر درب کابین
برای درک عمیق سیستمهای ورود و خروج آسانسور، ابتدا باید تفکیک عملکردی بین دو جزء اصلی را شناخت:
۱. درب طبقات (Landing Door / Hall Door):
این دربها در ورودی هر طبقه نصب میشوند و همتراز با فضای لابی یا راهرو هستند. وظیفه اصلی درب طبقات جلوگیری از دسترسی افراد به فضای تاریک و خطرناک چاهک هنگام عدم استقرار کابین در تراز طبقه است. این دربها معمولاً بدون موتور اختصاصی بوده و حرکت خود را از طریق قفل مکانیکی و هماهنگی با کابین دریافت میکنند.
۲. درب کابین (Car Door):
این درب بر روی خود فریم کابین (Car Frame) مستقر است و به همراه کابین در طول چاهک جابهجا میشود. درب کابین مجهز به مکانیزم محرک فعال یا همان «اپراتور درب» (Door Operator) است که باز و بسته شدن لتهها را توسط یک سیستم کلاچ (Coupling Cam/Vane) با درب طبقه هماهنگ میسازد.
طبقهبندی دربهای آسانسور بر اساس مکانیزم عملکرد
دربهای آسانسور از منظر درجه اتوماسیون به سه دسته اصلی تقسیم میشوند:
۱. سیستم دربهای لولایی (Swing Doors)
دربهای لولایی جزو مکانیزمهای سنتی به شمار میروند که با نیروی دست مسافر باز میشوند و بهوسیله فنر یا دیکتاتور (آرامبند هیدرولیکی) بسته میشوند. لنگه درب حول یک محور عمودی با زاویه حدود ۹۰ درجه گردش میکند.
- مزایا: هزینه ساخت پایین، نیاز حداقلی به فضای چاهک از نظر عرض مفید، ساختار مکانیکی ساده.
- معایب: کاهش سرعت ترافیک ساختمان، عدم امکان باز شدن خودکار، اشغال فضای پاگرد راهرو در هنگام باز شدن، احتمال بروز سایش در لولاها و عدم انطباق با کاربریهای ترافیک سنگین.
۲. سیستم دربهای نیمهاتوماتیک (Semi-Automatic)
در این چیدمان، درب طبقات بهصورت لولایی (دستی) و درب نصبشده روی کابین بهصورت تماماتوماتیک (کشویی/اسلایدینگ) عمل میکند. وقتی کابین در تراز طبقه میایستد، مسافر ابتدا درب لولایی طبقه را باز کرده و اپراتور، درب کابین را بهصورت خودکار کنار میزند. این چیدمان تعادلی اقتصادی میان هزینه ساخت و ارتقای نسبی ایمنی فراهم میکند.
۳. سیستم دربهای تماماتوماتیک (Fully Automatic)
در این ساختار پیشرفته، هم درب طبقه و هم درب کابین از نوع مکانیزه کشویی هستند. با توقف آسانسور در طبقه، اپراتور نصبشده روی سقف کابین فعال شده و زبانه کلاچ، قفل درب طبقه را آزاد کرده و هر دو لته را به موازات هم باز میکند. این مدل ستون فقرات آسانسورهای پرسرعت، مسکونی مدرن و تجاری محسوب میشود.
انواع مکانیزمهای حرکتی در دربهای تماماتوماتیک
نحوه باز شدن لتهها (Panels) فاکتوری حیاتی در هماهنگی ابعاد چاهک و سرعت تخلیه مسافر است:
-
دربهای تلسکوپی (Telescopic Doors):
در این سیستم، تمام لتهها در یک جهت (راست یا چپ) حرکت میکنند و روی هم همپوشانی پیدا میکنند. برای مثال در یک درب دو لته تلسکوپی، لته اول با دو برابر سرعت لته دوم حرکت میکند تا هر دو همزمان به نقطه بازشدگی کامل برسند. این مدل برای ساختمانهایی که عرض چاهک کم اما عمق مناسب دارند ایدهآل است.
-
دربهای سنترال یا سانترال (Center-Opening / Central Doors):
در این مکانیزم، لتهها از نقطه وسط به دو طرف مقابل (چپ و راست) باز میشوند. باز شدن همزمان دو لنگه از مرکز، جلوه بصری متقارن و زمان بازشدگی (Door Opening Time) سریعتری ارائه میدهد که خروج و ورود روانتر مسافران را به دنبال دارد.
-
دربهای آکاردئونی / اتوبوسی (Folding / Bus Doors):
لتههای این درب از قطعات متعددی تشکیل شدهاند که هنگام باز شدن مانند ساز آکاردئون روی هم تا میشوند. این طراحی صرفاً در چاهکهای با ابعاد بسیار مضیق و آسانسورهای نوسازیشده (Retrofit) کاربرد دارد و امروزه جای خود را به سیستمهای مدرن اسلایدینگ داده است.
-
دربهای بازشوی عمودی (Vertical Bi-Parting):
این دربها لنگههایی دارند که به سمت بالا و پایین سقف و کف چاه باز میشوند و عموماً در آسانسورهای باری سنگین و صنعتی (Freight Elevators) جهت بارگیری توسط لیفتراک به کار میروند.
اجزای مکانیکی و سیستم محرک درب اتوماتیک (Door Operator)
قلب تپنده دربهای اتوماتیک، اپراتور سر درب (Door Drive System) است. اجزای کلیدی این سیستم عبارتند از:
- الکتروموتور و اینورتر (VVVF): موتورهای مدرن عموماً براشلس دایرکتدرایو یا سنکرون آهنربا دائم هستند که توسط درایو فرکانس متغیر هدایت میشوند تا منحنیهای حرکتی ملایم با شتابگیری و کاهش سرعت نرم (S-Curve) بدون لرزش خلق کنند.
- تسمه دندانهدار و هرزگردها: انتقال دقیق نیرو از فولی موتور به ارابههای حرکتی.
- مکانیزم کلاچ و قفل ایمنی: هماهنگکننده باز شدن درب طبقه با درب کابین و تضمین عدم باز شدن ناخواسته درب طبقه در زمان عدم حضور کابین.
- سنسورهای اضافه بار مکانیکی (Torque Limiter): توقف بازگشتی در صورت احساس کوچکترین مانع فیزیکی.
تجهیزات ایمنی پیشرفته و هماهنگی با اینترفیس کنترلی
ایمنی دربها مستقیماً با سیستم فرمان آسانسور هماهنگ است:
۱. پرده نوری و فتوسل (Infrared Light Curtain): آرایهای از پرتوهای مادون قرمز چندکاناله متقاطع که به محض قطع شدن پرتو توسط مسافر یا بار، مدار بسته شدن را معکوس کرده و لتهها را مجدداً باز میکند.
۲. کنتاکتهای سری ایمنی (Safety Interlocks): سوئیچهای الکترومکانیکی که مدار تغذیه موتور کششی را تنها در صورتی برقرار میکنند که تمامی دربهای طبقات و کابین کاملاً قفل و بسته باشند.
تعامل مستقیم با پنلها و شستیهای احضار آسانسور

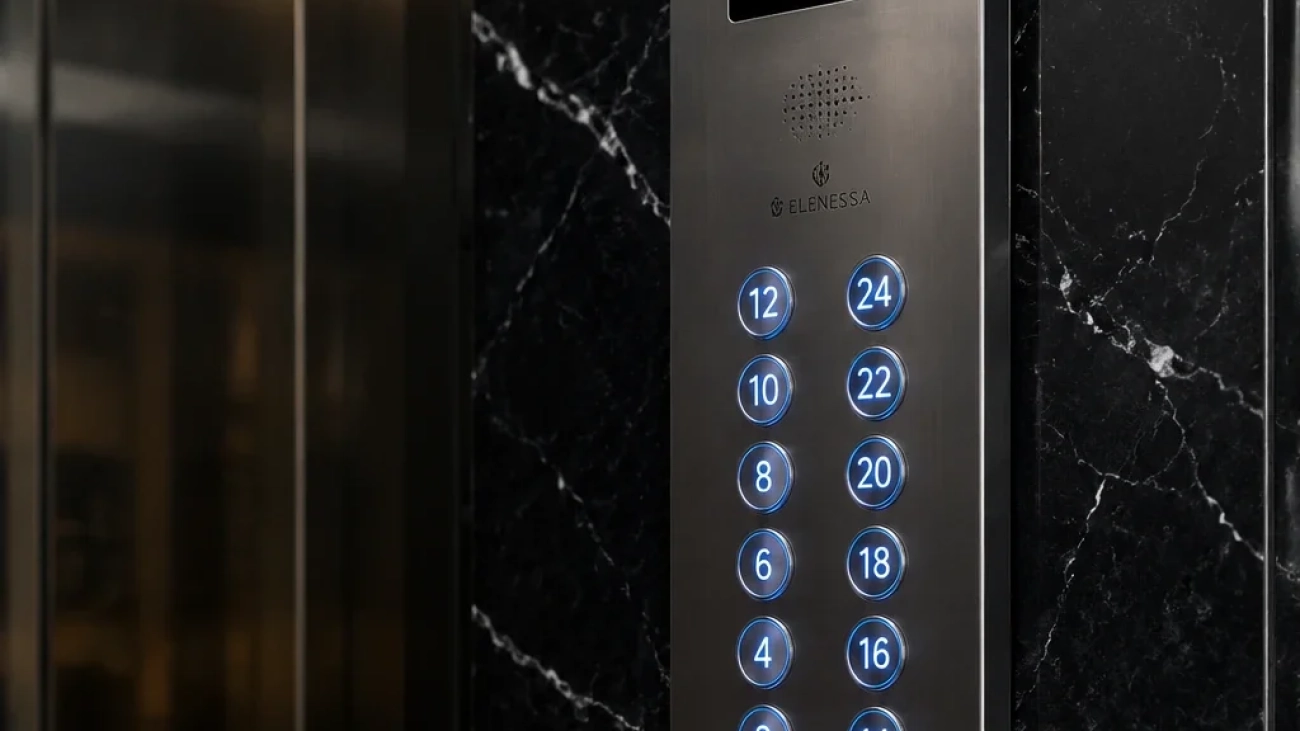

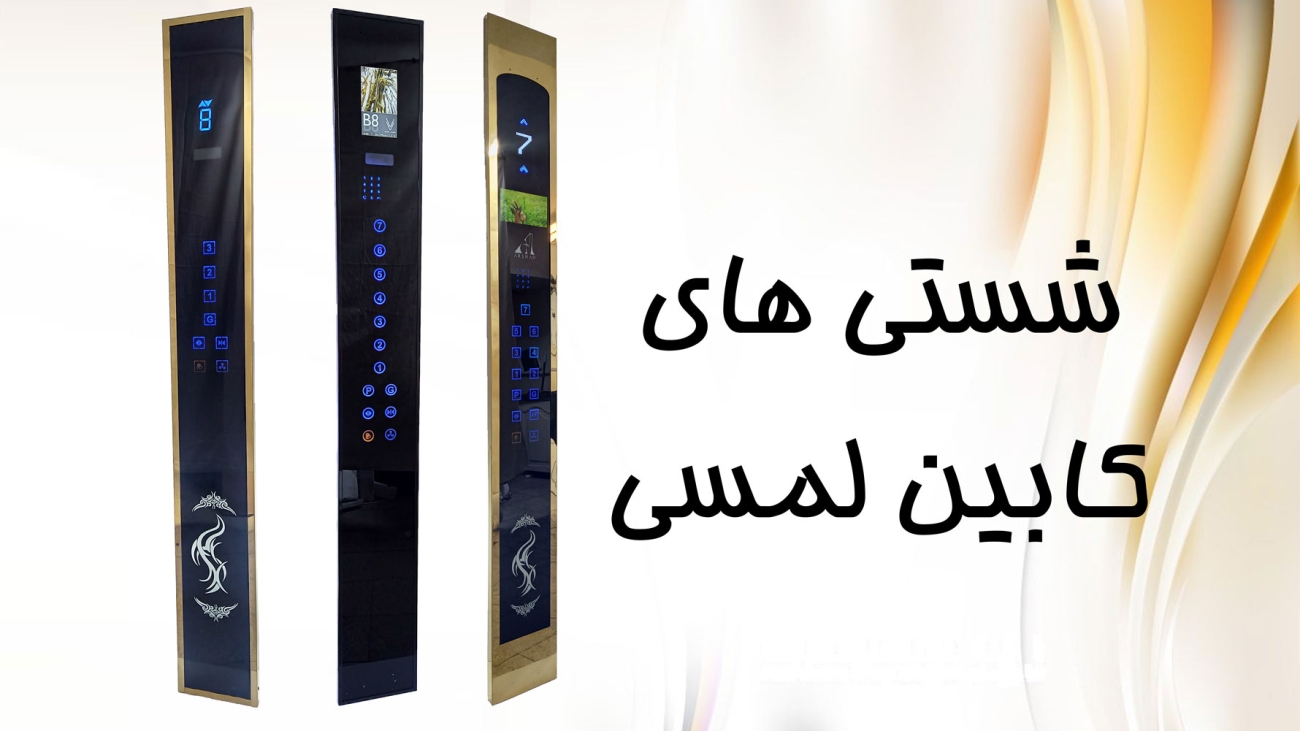

عملکرد روان و ارگونومیک سیستم درب، ارتباط تنگاتنگی با تجهیزات واسط کاربری داخل چاه و کابین دارد. مسافر کنترل فرایند باز و بسته ماندن درب را از طریق شستی داخل کابین و به کمک کلیدهای اختصاصی Door Open و Door Close اعمال میکند.
طراحی مهندسی و یکپارچگی سیگنال بین پنل داخل کابین و برد کنترل اپراتور درب باعث میشود تا در ساعات پیک مصرف، زمان معطلی دربها به دقت مدیریت شود. در پروژههای لوکس و ساختمانهای هوشمند، استفاده از شستی لمسی داخل کابین تجربه کاربری بسیار روانی را رقم میزند؛ جایی که فیدبک لمسی سریع و ماژولهای الکترونیکی نویزگیر، هماهنگی دقیقی را با سیستم درایو درب برقرار میسازند.

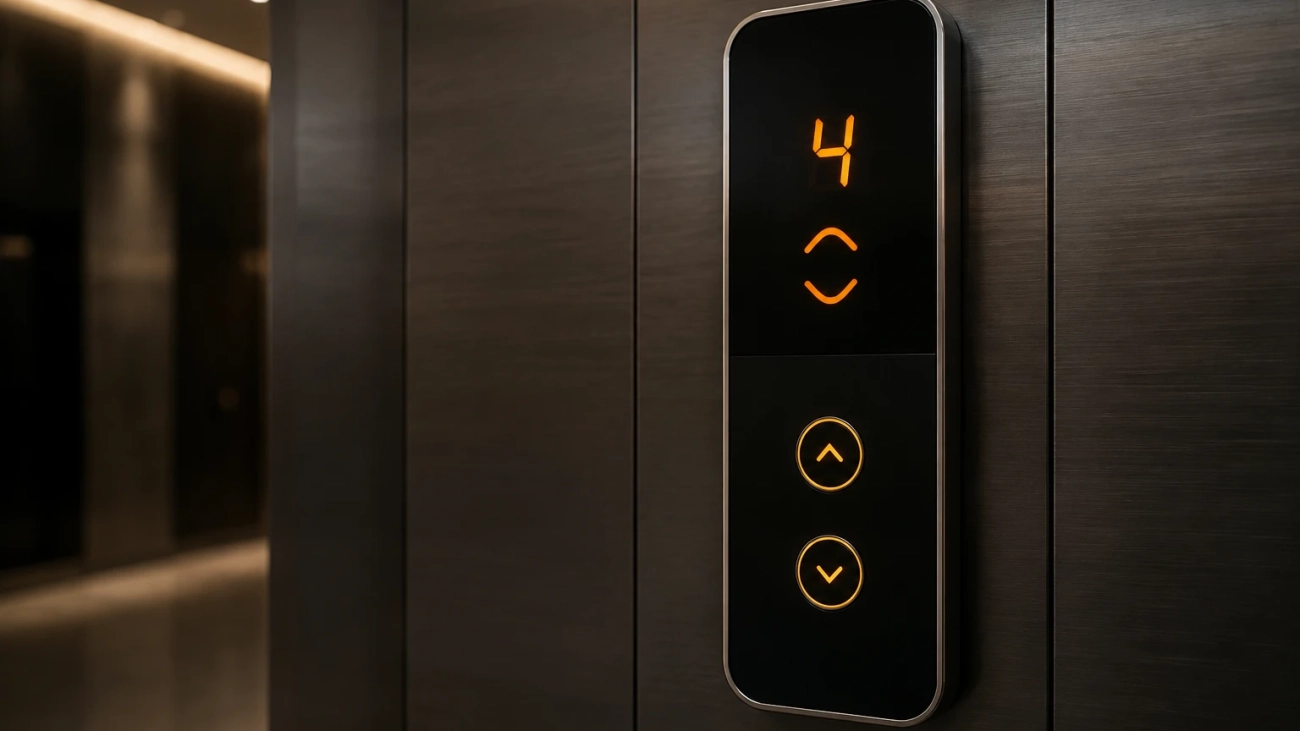

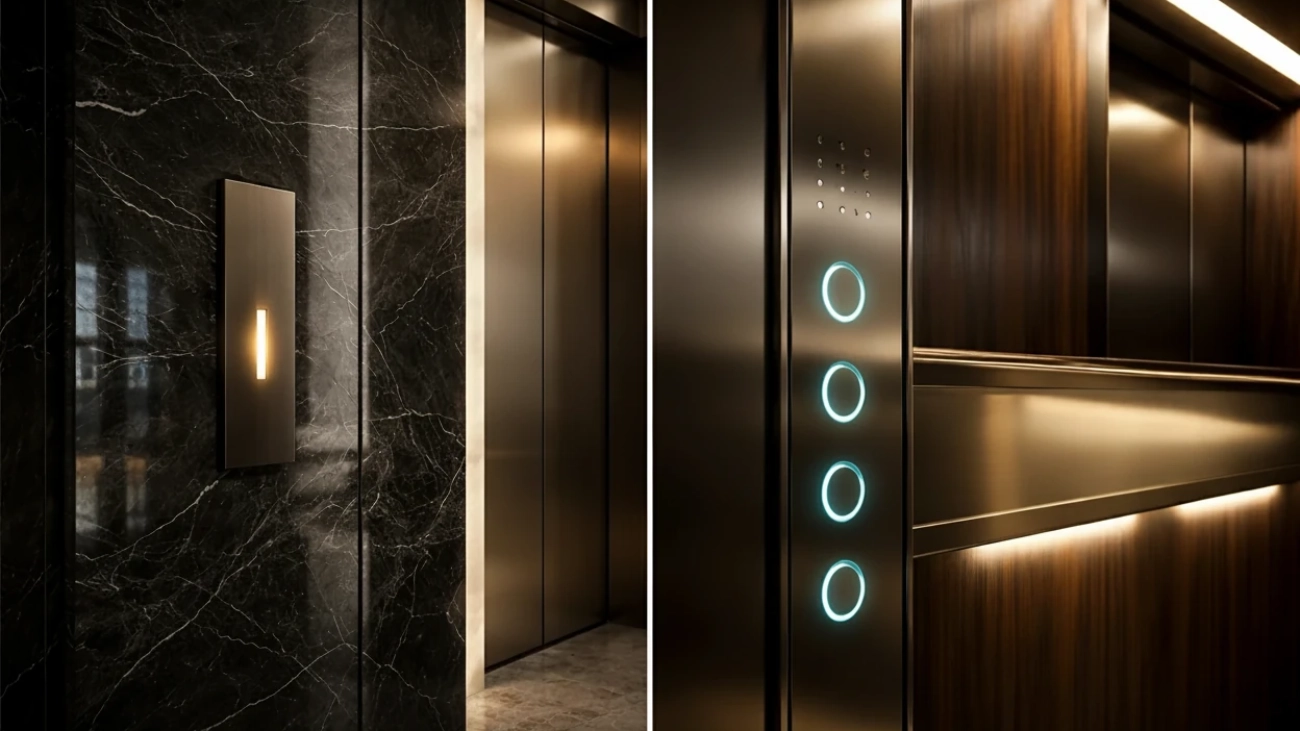

در سمت ورودی طبقات نیز، درخواست توقف کابین و به تبع آن آغاز چرخه فرمان به اپراتور درب، از طریق شستی طبقات ثبت میگردد. در راهروهای پرتردد، پنل طبقات با نمایش جهت حرکت و موقعیت لحظهای کابین، به مسافر اعلام میکند که کدام درب آماده ورود خواهد بود. استفاده از نسل جدید شستی لمسی طبقات با بهرهگیری از تکنولوژی خازنی و شیشههای ضدخش سکوریت، نه تنها دوام بسیار بالایی در برابر کارکردهای مداوم ایجاد میکند، بلکه زیبایی لابی و هارمونی با دربهای استیل طرحدار و شیشهای را به کمال میرساند.
جدول مقایسه مشخصات فنی انواع درب آسانسور
| نوع مکانیزم | سرعت بازشدن | نیاز به عرض چاهک | هزینه نگهداری | کاربرد پیشنهادی |
|---|---|---|---|---|
| تماماتوماتیک سنترال | بسیار سریع | بالا | متوسط | مجتمعهای اداری، تجاری و ترافیک سنگین |
| تماماتوماتیک تلسکوپی | سریع | متوسط | متوسط | آپارتمانهای مسکونی با محدودیت عرض |
| نیمهاتوماتیک لولایی | کند (وابسته به کاربر) | کم | کم تا متوسط | ساختمانهای کمواحد و کمتردد اقتصادی |
| آکاردئونی/تاشونده | متوسط | حداقل | بالا (مستهلکپذیر) | بازسازی چاهکهای قدیمی و بسیار باریک |
نتیجهگیری و راهنمای انتخاب برای متخصصان
انتخاب درب مناسب، یک موازنه فنی میان فضای فیزیکی در دسترس چاهک، دبی ترافیکی مسافران، سطح زیبایی معماری و بودجه در نظر گرفته شده برای پروژه است. دربهای تماماتوماتیک با درایوهای هوشمند VVVF به همراه تجهیزات واسط مدرن نظیر پنل داخل کابین و شستیهای خازنی پیشرفته، عملکردی بیصدا، دقیق و مطابق با بالاترین استانداردهای ایمنی روز نظیر EN ۸۱-۲۰/۵۰ فراهم میآورند.
مجموعه مهندسی آریانانوین با ارزیابی دقیق محاسبات ترافیکی و استانداردهای چاهک، سازگارترین و باکیفیتترین پکیجهای درب و تجهیزات کنترل فرمان را برای پروژههای ساختمانی شما تأمین و پشتیبانی مینماید.
