راهنمای جامع ابعاد استاندارد کابین آسانسور و تجهیزات کنترل از بالا و پایین

در دنیای مدرن معماری و مهندسی ساختمان، انتخاب آسانسور تنها یک تصمیم مربوط به جابه‌جایی عمودی نیست؛ بلکه مسئله‌ای است که ایمنی، راحتی و بهره‌وری فضای ساختمان را تحت تأثیر قرار می‌دهد. یکی از حیاتی‌ترین مراحل در طراحی ساختمان، تعیین ابعاد دقیق کابین و چیدمان تجهیزات کنترلی آن است. در این مقاله، به بررسی دقیق ابعاد استاندارد کابین آسانسور از ظرفیت ۴ نفر تا ۱۶ نفر و بررسی نقش تجهیزات کنترلی مانند شستی لمسی داخل کابین و پنل طبقات خواهیم پرداخت.

مقدمه: اهمیت رعایت استانداردها در طراحی کابین

طراحی کابین آسانسور باید بر پایه استانداردهای بین‌المللی (مانند EN ۸۱) و استانداردهای ملی انجام شود. ابعاد کابین مستقیماً با ظرفیت وزن (Load) و تعداد نفرات در ارتباط است. اگر ابعاد کابین نسبت به ظرفیت اعلام شده کوچک باشد، علاوه بر ایجاد مشکل در جابه‌جایی، می‌تواند باعث نقض قوانین ایمنی شود. علاوه بر ابعاد، کیفیت تجهیزات کنترلی مانند شستی لمسی طبقات و کیفیت ساخت پنل داخل کابین نیز از عوامل تعیین‌کننده در تجربه کاربری (UX) هستند.

۱. بررسی ابعاد استاندارد کابین بر اساس ظرفیت نفرات

در بخش زیر، ابعاد تقریبی کابین (عرض × عمق) را برای ظرفیت‌های مختلف مشاهده می‌کنید. توجه داشته باشید که این ابعاد ممکن است بسته به نوع طراحی (کابین‌های تخت، استاندارد یا VIP) و نوع سیستم حرکت (کششی یا هیدرولیک) کمی تغییر کنند.

ظرفیت ۴ نفره (ظرفیت حدود ۳۲۰ کیلوگرم)

آسانسورهای ۴ نفره معمولاً در ساختمان‌های کوچک مسکونی یا ویلاها استفاده می‌شوند. در این مدل‌ها، فضا بسیار محدود است و چیدمان تجهیزات باید با دقت انجام شود.

• ابعاد تقریبی کابین: عرض ۹۰۰ میلی‌متر تا ۱۰۰۰ میلی‌متر $\times$ عمق ۹۰۰ میلی‌متر تا ۱۰۰۰ میلی‌متر.
• تجهیزات: در این ابعاد، استفاده از یک پنل داخل کابین کوچک و جمع‌وجور ضروری است تا فضای مفید کابین برای ایستادن افراد کم نشود. همچنین، استفاده از شستی لمسی داخل کابین به دلیل نیاز به طراحی مینیمال، گزینه‌ای بسیار محبوب است.

ظرفیت ۶ نفره (ظرفیت حدود ۴۵۰ کیلوگرم)

این ظرفیت، پرکاربردترین نوع آسانسور در ساختمان‌های آپارتمانی متوسط است.

• ابعاد تقریبی کابین: عرض ۱۰۰۰ میلی‌متر $\times$ عمق ۱۲۵۰ میلی‌متر.
• تجهیزات: در این سطح، شستی‌های داخل کابین باید به گونه‌ای نصب شوند که از دسترس همه کاربران باشد. پنل طبقات در این ساختمان‌ها معمولاً دارای نورپردازی ملایم برای زیبایی بیشتر است.

ظرفیت ۸ نفره (ظرفیت حدود ۶۳۰ کیلوگرم)

آسانسورهای ۸ نفره برای ساختمان‌های تجاری کوچک و آپارتمان‌های بزرگتر مناسب هستند.

• ابعاد تقریبی کابین: عرض ۱۱۰۰ میلی‌متر $\times$ عمق ۱۴۰۰ میلی‌متر.
• تجهیزات: با افزایش ابعاد، امکان استفاده از مدل‌های پیشرفته‌تر مانند شستی لمسی طبقات که قابلیت تشخیص هوشمند یا پاسخ به دستورات صوتی را دارند، بیشتر می‌شود.

ظرفیت ۱۰ نفره (ظرفیت حدود ۸۰۰ کیلوگرم)

این ظرفیت در مجتمع‌های مسکونی بزرگ و ساختمان‌های اداری دیده می‌شود.

• ابعاد تقریبی کابین: عرض ۱۲۰۰ میلی‌متر $\times$ عمق ۱۶۰۰ میلی‌متر.
• تجهیزات: در این ابعاد، پنل داخل کابین معمولاً به صورت عمودی و بزرگ طراحی می‌شود تا تمامی طبقات به راحتی قابل رویت باشند.

ظرفیت ۱۲ نفره (ظرفیت حدود ۱۰۰۰ کیلوگرم)

آسانسورهای ۱۲ نفره جزو آسانسورهای با ظرفیت بالا محسوب می‌شوند و در برج‌ها یا مراکز خرید استفاده می‌گردند.

• ابعاد تقریبی کابین: عرض ۱۳۰۰ میلی‌متر $\times$ عمق ۱۸۰۰ میلی‌متر.
• تجهیزات: در این سطح از تکنولوژی، استفاده از شستی لمسی داخل کابین با قابلیت‌های لمسی (Capacitive Touch) برای ایجاد حس لوکس بودن الزامی است.

ظرفیت ۱۴ تا ۱۶ نفره (ظرفیت ۱۱۵۰ تا ۱۳۵۰ کیلوگرم)

این آسانسورها در برج‌های بسیار بلند، بیمارستان‌ها و مراکز تجاری عظیم استفاده می‌شوند.

• ابعاد تقریبی کابین: عرض ۱۴۰۰ میلی‌متر تا ۱۵۰۰ میلی‌متر $\times$ عمق ۲۰۰۰ میلی‌متر تا ۲۲۰۰ میلی‌متر.
• تجهیزات: طراحی پنل طبقات در این ساختمان‌ها بسیار حساس است؛ زیرا تعداد طبقات زیاد است و باید از شستی لمسی طبقات با قابلیت ناوبری سریع استفاده شود.

۲. تحلیل تجهیزات کنترلی و رابط کاربری (UI/UX)

ابعاد کابین بدون داشتن سیستم کنترل کارآمد، معنایی نخواهد داشت. تجهیزات کنترلی به دو دسته اصلی تقسیم می‌شوند: تجهیزات داخل کابین و تجهیزات در مقابل کابین (در هر طبقه).

الف) تجهیزات داخل کابین

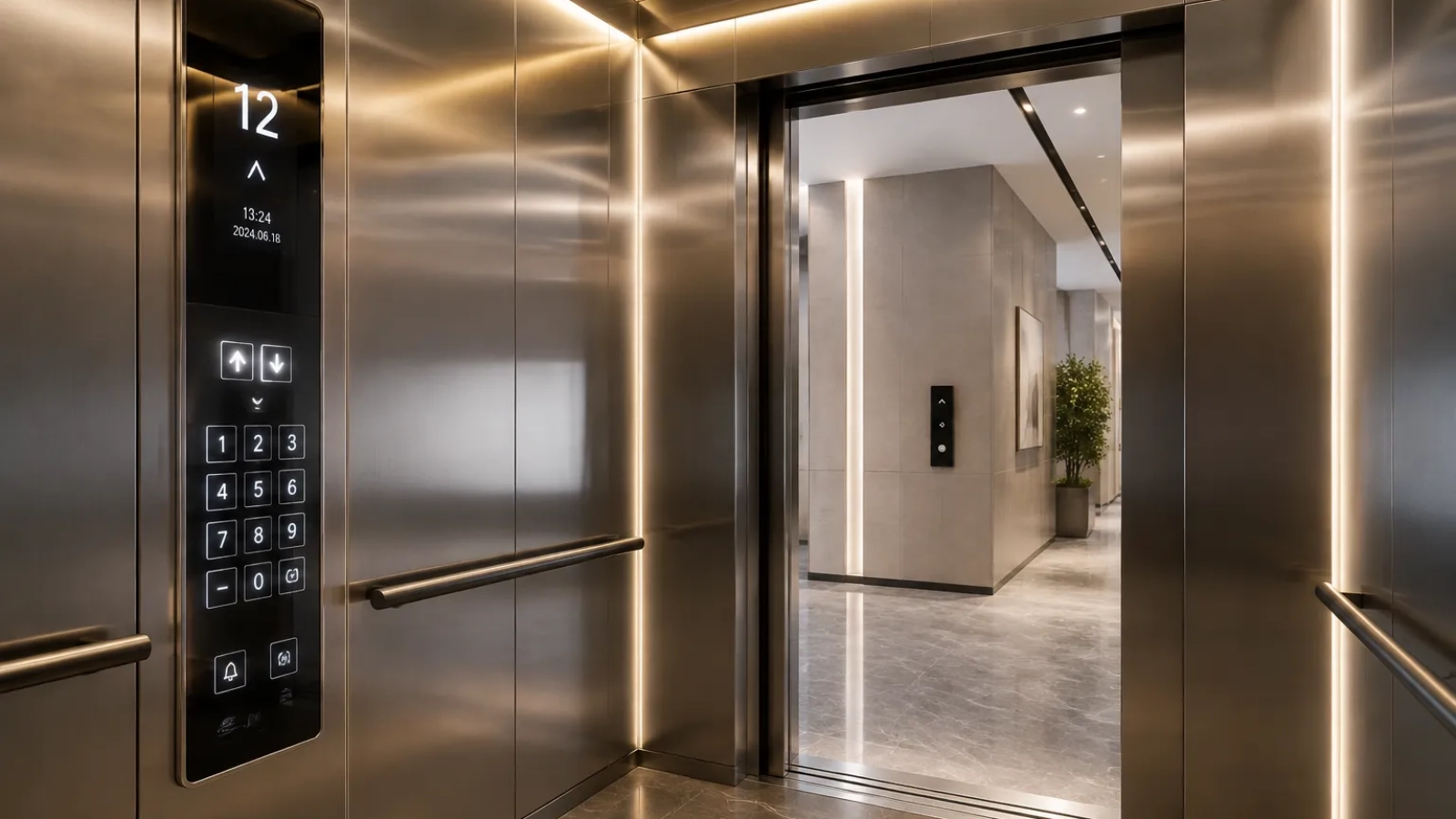

پنل داخل کابین (COP – Car Operating Panel)

پنل داخل کابین قلب تپنده سیستم مدیریت حرکت آسانسور است. این پنل شامل دکمه‌های فراخوان، نمایشگر شماره طبقه، کلید باز و بسته شدن درب و سیستم اضطراری است. در طراحی‌های مدرن، متریال استفاده شده در این پنل (مانند استیل ضد اثر انگشت یا شیشه‌های Tempered) نقش مهمی در زیبایی‌شناسی ساختمان ایفا می‌کند.

شستی داخل کابین و شستی لمسی داخل کابین

در گذشته، شستی داخل کابین از نوع مکانیکی و فشاری بود که با برخورد فیزیکی کار می‌کرد. اما امروزه، روند به سمت تکنولوژی‌های دیجیتال حرکت کرده است. شستی لمسی داخل کابین نه تنها ظاهر کابین را مدرن و مینیمال می‌کند، بلکه به دلیل عدم وجود بخش‌های متحرک، طول عمر بسیار بالایی دارد و از نظر بهداشتی (به دلیل عدم نیاز به فشار فیزیکی زیاد) نیز برتری دارد. این شستی‌ها معمولاً با نورهای LED رنگی برای نمایش وضعیت حرکت آسانسور همراه هستند.

ب) تجهیزات در مقابل کابین (طبقات)

پنل طبقات (LOP – Landing Operating Panel)

شستی طبقات وظیفه فراخوان آسانسور را بر عهده دارد. این پنل باید در ارتفاعی استاندارد (معمولاً ۱۲۰۰ تا ۱۴۰۰ میلی‌متر از سطح کف) نصب شود تا برای افراد با قد مختلف و حتی کاربران دارای معلولیت، قابل استفاده باشد.

شستی طبقات و شستی لمسی طبقات

شستی طبقات شامل دکمه‌های جهت بالا و پایین است. در ساختمان‌های هوشمند، ما شاهد استفاده گسترده از شستی لمسی طبقات هستیم. این مدل‌های لمسی، علاوه بر زیبایی، قابلیت‌های کنترلی بیشتری دارند؛ برای مثال، در سیستم‌های مدیریت تردد، کاربر می‌تواند با لمس کردن پنل، هویت خود را تایید کرده و سپس اجازه سوار شدن به آسانسور را دریافت کند.

۳. مقایسه فنی: شستی‌های مکانیکی در مقابل شستی‌های لمسی

انتخاب بین سیستم‌های قدیمی و جدید، همواره یکی از چالش‌های مدیران ساختمان است. در جدول زیر، نگاهی گذرا به تفاوت‌های این دو می‌اندازیم:

۴. نکات کلیدی در نصب و نگهداری

برای اینکه تمامی تجهیزات از جمله شستی داخل کابین و پنل طبقات به درستی کار کنند، رعایت نکات زیر الزامی است:

1. ارتفاع نصب: شستی طبقات باید طبق استانداردهای مهندسی در ارتفاعی نصب شود که دسترسی به آن برای همه گروه‌های سنی ممکن باشد.
2. تداخل الکترومغناطیسی: هنگام نصب شستی لمسی داخل کابین، باید دقت شود که کابل‌های برق فشار قوی از نزدیکی کابل‌های سیگنال این پنل‌ها عبور نکنند تا در عملکرد لمسی اختلالی ایجاد نشود.
3. نورپردازی: نور پس‌زمینه در شستی‌های لمسی طبقات باید به گونه‌ای باشد که در شب هم به راحتی قابل رویت باشد اما باعث خیرگی چشم کاربر نشود.
4. بازرسی دوره‌ای: اگرچه شستی لمسی داخل کابین از نظر مکانیکی بسیار مقاوم است، اما بررسی سلامت سطح شیشه و عملکرد سنسورها در بازرسی‌های سالانه ضروری است.

جمع‌بندی

طراحی یک آسانسور استاندارد، ترکیبی از مهندسی دقیق ابعاد و انتخاب هوشمندانه تجهیزات است. از تعیین ابعاد کابین برای ظرفیت ۴ نفره تا ۱۶ نفره گرفته تا انتخاب بین یک پنل داخل کابین ساده یا یک سیستم پیشرفته با شستی لمسی داخل کابین، هر جزئیاتی بر کیفیت نهایی ساختمان اثر می‌گذارد.

همواره به یاد داشته باشید که ابعاد کابین باید با توجه به نیازهای حرکتی ساختمان (مسکونی، تجاری یا بیمارستانی) انتخاب شود و تجهیزات کنترلی مانند شستی طبقات و پنل طبقات باید با استانداردهای ایمنی و زیبایی‌شناسی همسو باشند. استفاده از تکنولوژی‌های نوین مانند شستی لمسی طبقات، نه تنها ارزش افزوده برای ساختمان ایجاد می‌کند، بلکه ایمنی و راحتی کاربران را نیز تضمین می‌نماید.
